QS系列充水式潜水电泵

QS系列充水式潜水电泵广泛应用于农田灌溉,工业及民用建筑的供、排水系统,丘陵、山区的引水,低洼地区的排涝,工程降水等。其特点是:电机、水泵组装为一体,结构简单,安装拆卸方便,安装占地面积少,使用维护简单,运转安全可靠。目前我公司向用户提供流量为5-500m/,扬程为2.5-126m,电机功率为1.5-7.5kW等型号的潜水电泵。

QS系列充水式潜水电泵的执行标准:JB丌8092-2006《小型潜水泵》

使用条件

电源：频率50HZ,电压380∨(允许偏差+5%,-10%)的三相交流电源

水源：一般无腐蚀性清水,含砂量不大于0.02%,PH值为6.5-8.5,被提取的水温不高于40℃。

安装：电泵应完全浸入水中运行,潜水深度不小于0.5米,不超过5米。

结构简介

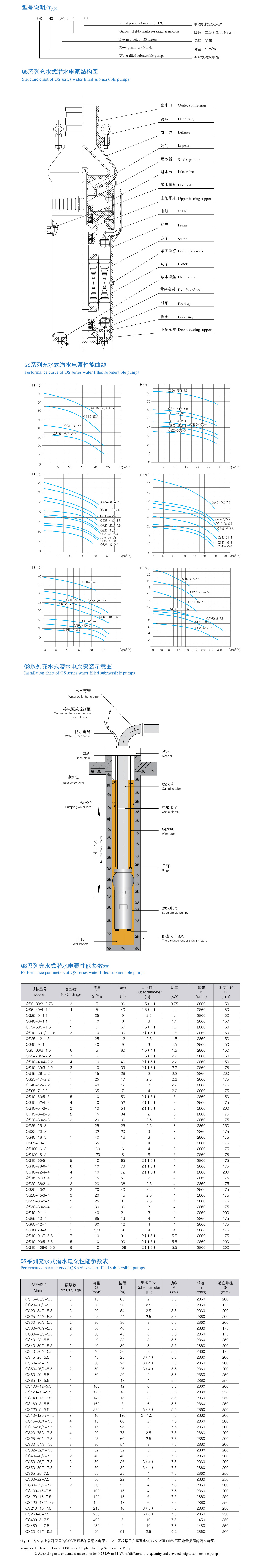

QS系列充水式潜水电泵由水泵、潜水电机两大部分组成。电机内腔采用充水式,定子绕组采用聚乙烯绝缘尼龙护套耐水电磁线,保证电机在水介质中正常工作,定转子表面涂特殊性的耐水涂料,转子轴伸端装有甩砂器,有效地阻止泥砂与水侵入电机腔內,轴承室填充耐水润滑脂,并用骨架油封保护,有效地防止液体进入轴承室损坏轴承,电杋腔内充入清洁的水,起到电机冷却作用水泵由叶轮、导叶体、进水节、岀水管等部件组成,水泵叶轮有离心式、混流式和轴流式,叶轮的固定采用锥套或键,导叶体采用空间导流壳的形式。
